您當前的位置:首頁 >> 刮板輸送機系列 >> HS型刮板輸送機

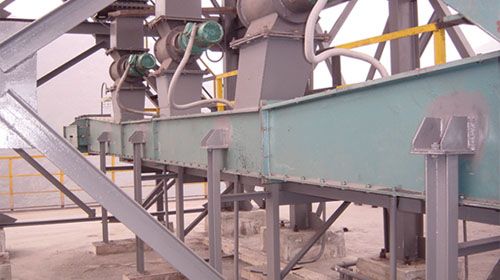

HS型刮板輸送機


 加入時間:2019-12-12 13:43:21

用途

HS型刮板輸送機是一種用于水平或傾斜布置輸送粉狀、粒狀物料的機械產品。本產品設計合理、結構新穎、使用壽命長,運轉可靠性高、節能高效、輸送距離長、密封性能好且維修方便。已廣泛用于冶金、建材、化工、火電、礦山等行業。


工作原理


散狀物料顆粒間具有其內摩擦力,物料相對機殼又有外摩擦力,它在機槽內受到輸送鏈在其運動方向的拉力,使其內部壓力增加,顆粒之間的內摩擦力增大,在水平輸送時,這種內摩擦力保證了料層之間的穩定狀態,形成了連續的整體流動。當料層之間的內摩擦力大于物料與槽壁之間的外摩擦力時,物料就隨著輸送鏈一起向前運動,當料層高度與機槽寬度的比值滿足一定條件時,料流是穩定的。而當料層低于刮板高度和料層高度不均勻時料流的整體性和穩定性被破壞,但此時物料是被刮板推送前進。




特點

1、HS型刮板輸送機專用于磨琢性強、堆積比重大的粉狀和小顆粒狀物料的輸送例如燒結礦粉、高爐粉塵等。

2、鑒于它的專用性,設計速度低,牽引力大,使用壽命長。

3、全密封的機殼無粉塵外泄,改善工作環境。

4、輸送鏈采用合金鋼材經先進的熱處理手段加工而成,耐磨損、強度大。

5、驅動裝置的安裝采用背裝式,(左裝或右裝)鏈傳動,即方便安裝又減少占地面積。




技術參數

項目 HS200 HS250 HS310 HS400 HS450
槽寬 200

250 310 200 200
輸送能力(m3/h) 2-5 4-8 6-12

2-5

2-5
鏈速(m/min) 2.4-4 2.4-4 2.4-4 2.4-4 2.4-4
鏈條節距 152.4 152.4 152.4 152.4 152.4
輸送距離 5-60 6-60 6-60 5-60 5-60
輸送斜度(°) ≤15
電機功率(KW) 1.5-5.5 1.5-7.5 2.2-11 3-11 4-15

驅動裝置安裝型式 左右裝,背裝式
傳動型式 鏈傳動
適用粒度 <5 <8 <12 <15 <20
適用濕度(%) ≤15
適用溫度(℃) ≤150




外形尺寸及連接尺寸

型號

HS200 HS250 HS310 HS400 HS450

結

構

L1 1000 1000 1000 1500 1500
L2 調整段長度視具體要求定
L3

2120 2120 2120 2500 2500
L4 340 340 340 500 500
L5 1000 1000 1000 1120 1120
L6 根據工藝需要設計確定
H1 120 120 120 120 120
H2 545 545 545 840 840
H3 120 120 120 120 120
H4 545 545 545 650 650
H5 795-845 795-845 795-845 950-1000 950-1000
B 200 250 310 400

450
B1 320 370 430 520 570
B2 410 470 530 690 740
B3 500 550 610 700 750
T 250 250 250 320 320
T1 350 350 350 590 590
n 根據工藝需要設計確定

a1 200 300 350

400 400
a2 300 400 450

500 500
a3 130 180 135、140、135 150 150
a4 260 360 410 460 460
n1 8

8 12 16 16

b1 480 480 480 480 480
b2 576 576 576 576 576
b3 134 134 134 134 134
b4 536 536 536 536 536
b5 210 260 320 400 450
b6 306 356 426 508 558
b7 133 157.5 130 102.5 127.5
b8 266 315 290 460 510
n2 12 12 14 16 16

L7 1750 1750 1750 2000 2000
L8 950 950 950 1425 1425
L10 320 370 430 520 570
L11 370 420 480 570 620
n3 根據工藝需要設計確定


外形尺寸圖
