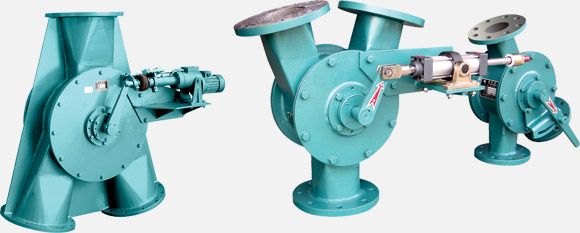

三通換向閥
三通換向閥按換向的動力可分為手動（SST）、氣動（QST）和電動（DST）三種類型，按三通管的分布可分為非對稱型和對稱型。該型式三通換向閥多用于氣力輸送場合，對物料進行換向輸送。它適用于精細化工、醫(yī)藥、食品等行業(yè)超細粉體的換向輸送。
三通換向閥采用全封閉結構，無粉塵外泄漏；旋轉葉輪隔板式換向通道，暢通無阻，而被截通道因阻力作用不會產生泄漏和積料，所以換向力不會有大的改變。

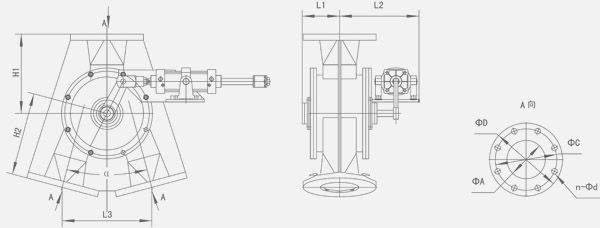

| 型號 |
A
|
C |
D |
n-φd |
α、H1、H2、L1、L2、L3 |
| ST80 |
80 |
160
|
200 |
8-18 |
可根據用戶要求設計 |
| ST125 |
125 |
210 |
250 |
8-18 |
| ST150 |
150 |
240 |
285 |
8-22 |
| ST200 |
200 |
295 |
340 |
8-22 |
| ST250 |
250 |
350 |
395 |
12-22 |
| ST300 |
300 |
400 |
445 |
12-22 |
| ST350 |
350 |
460 |
505 |
16-22 |
| ST400 |
400 |
515 |
565 |
16-26
|
插板閥

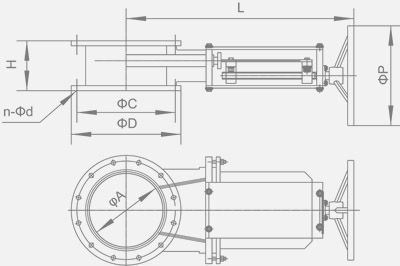

SLC型手動插板閥：
| 型號 |
H |
A |
C |
D |
n-φd |
L |
P |
| SLC200 |
200 |
200 |
280 |
320 |
8-18 |
750 |
400 |
| SLC250 |
200 |
250 |
335 |
375 |
12-18 |
830 |
400 |
| SLC300 |
200 |
300 |
395 |
440 |
12-22 |
920 |
400 |
| SLC350 |
260 |
350 |
445 |
490 |
12-22 |
1050 |
400 |
| SLC400 |
260 |
400 |
495 |
540 |
16-22 |
1120 |
500 |
| SLC450 |
280 |
450 |
550 |
595 |
16-22 |
1200 |
500 |
| SLC500 |
280 |
500 |
600 |
645 |
20-22 |
1320 |
500 |
QCY型氣動插板閥:
| 型號 |
H |
A |
C |
D |
n-φd |
L |
P |
| QCY200 |
200 |
200 |
280 |
320 |
8-18 |
1100 |
100
|
| QCY250 |
200 |
250 |
335 |
375 |
12-18 |
1210 |
100 |
| QCY300 |
200 |
300 |
395 |
440 |
12-22 |
1400 |
125 |
| QCY350 |
260 |
350 |
445 |
490 |
12-22 |
1500 |
125 |
| QCY400 |
260 |
400 |
495 |
540 |
16-22 |
1620 |
140
|
| QCY450 |
280 |
450 |
550 |
595 |
16-22 |
1800 |
140 |
| QCY500 |
280 |
500 |
600 |
645 |
20-22 |
1900 |
160 |
|
